技術簡介
污泥干化碳化技術是江蘇圣浩環保科技有限公司最新研發的污泥資源化處理技術，融入了日本焚燒、干燥、炭化領域的專家及國內知名大學教授的心血。該技術整合了污泥干燥與碳化的優勢，技術穩定性極高，基本不會受到其他各種因素的影響，在整個處理過程不產生二噁英等有害物質。在工藝中，干燥采用直接加熱的方式，碳化采用可生產高品質產品的中溫碳化技術。
工藝設備簡介
該解決方案主要用到污泥干燥系統和污泥碳化系統，主要設備包括超級干燥機和碳化爐。
超級干燥機

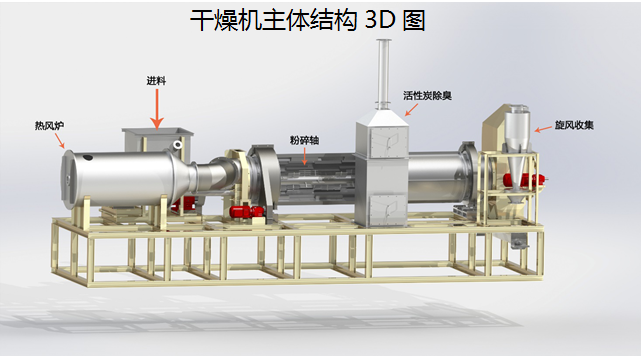

超級污泥干燥機在干燥筒體內設置了獨特的粉碎攪拌裝置，可旋轉的筒體自身也具有破碎攪拌的功能。粉碎攪拌裝置可將膠黏狀物和塊狀物等物料進行粉碎、分散，以此增加熱風接觸效率，從而保證在短時間內獲得品質均勻的干燥成品。
碳化爐
連續式高效污泥碳化系統由污泥接收系統（污泥存儲倉及輸送器等）、污泥碳化系統（碳化爐和熱風爐）、粉塵收集系統、熱回收與交換系統、尾氣處理(風機、旋風除塵和排氣煙囪)以及碳化產品冷卻和包裝系統等組成。

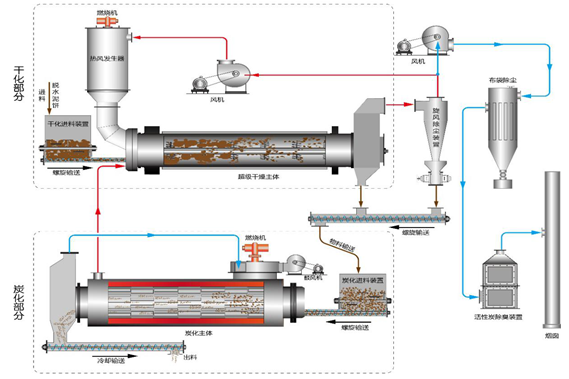

工藝流程圖
工藝原理
干燥原理

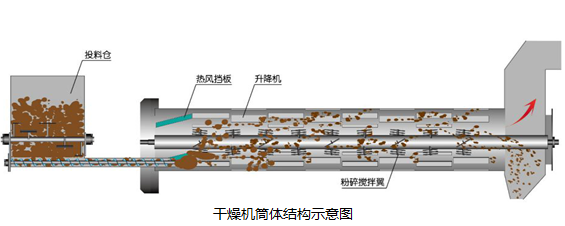

物料通過螺旋輸送軸輸送到加料料斗后，由料斗內的攪拌裝置進行初步攪拌破碎，然后通過雙軸螺旋進行輸送，在輸送的過程中物料可被再次破碎，最后被投入超級污泥干燥機筒體內進行深度攪拌破碎。在干燥筒內物料將被安置在筒體上的升降件帶動，開始從筒體底部到頂部的循環動作，在旋轉的過程中物料由于重力作用從頂部掉落，被高速旋轉的粉碎攪拌機粉碎成細小的顆粒這個循環動作一直連續進行著，直到物料被排出爐外。干燥后煙氣由尾氣處理系統凈化后排放。
碳化原理

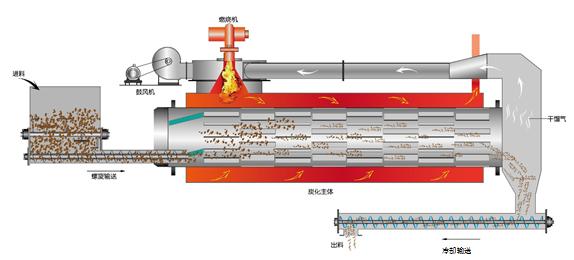

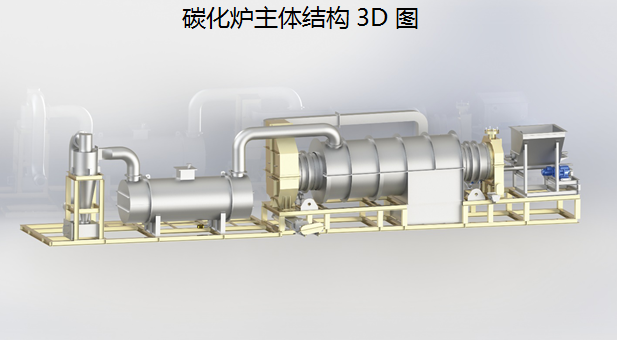

碳化爐是一個臥式旋轉體，采用間接供熱的方式，其側部的熱風爐燃燒產生高溫，對可旋轉的爐體進行加熱，爐體內的物料在低氧的狀態下受熱分解，產生大量的干餾氣體，干餾氣體經引風機引入燃燒室進行二次燃燒；物料經爐體的搬送從爐體末端輸出，輸出端帶有產品冷凝和收集系統，將產品冷卻后收集；燃燒排出的高溫?zé)煔獬樗徒o超級干燥機，供其干燥污泥。
工藝特點
無粘結問題

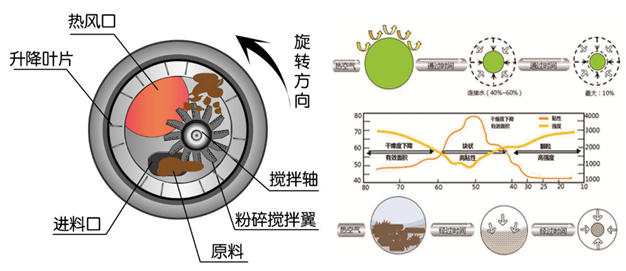

污泥的特性是非常粘，且在干燥過程中有一特殊的膠粘相階段（含水率為60%左右）。在這一極窄的過渡段內，污泥極易結塊，表面堅硬、難以粉碎，而里面卻仍是稀泥。超級干燥機具有獨特的粉碎攪拌裝置，在筒內干燥污泥的同時此裝置會高速旋轉，將膠黏相階段的污泥徹底粉碎成小顆粒狀物質，從而提高干燥效率。
運行費用極低，熱能可回收利用
干化污泥經中溫碳化技術在無氧狀態下產生大量由碳?xì)浠衔锝M成的干餾氣體，經引風機引入碳化爐的燃燒室，作為碳化的熱源，燃燒后產生的高溫?zé)煔獬樗徒o超級干燥機，作為干燥污泥的熱源，熱效率極高。因此，運行費用極低，熱能也被有效利用，節約能源。
污泥體積和總量減少90%以上
污泥先經干燥機干燥后，體積明顯減少，之后再經碳化爐碳化，進一步減容，最終體積和總量可減少90%以上。
無有害氣體排放
擁有先進的尾氣處理系統，碳化過程中產生的二噁英可被完全分解，可經旋風除塵、堿洗塔、布袋除塵、活性炭吸附成套系統處理，尾氣被高度凈化，絕對優于國家排放標準。
碳化產品無害，具有廣泛的用途
污泥經過干化和中溫碳化后，最終形成粒徑為1-5mm的性質穩定的顆粒，同時重金屬也被固化，從根本上解決污泥中重金屬問題。由于本工藝采用的中溫碳化技術，所以碳化產品質量更加穩定可靠，產品用途更加廣泛。產品可用于土壤改良和除臭吸附等領域。
運行操作簡單，處理時間短、占地面積小
整個處理過程全自動化調控，并按照安全防爆體系設計，可減少人的活動對周圍環境的破壞。設備體積小，占地面積小，處理時間短，可靠性高，適合惡劣環境的施工運營。整體設備及工藝流程屬于業內的領先水平。
工藝比較
|
項目比較 |
中溫碳化 |
干燥 |
高溫焚燒 |
|
系
統
比
較 |
處理溫度 |
400~600℃ |
400~450℃ |
850℃ |
|
|
投資成本 |
15萬 |
10萬 |
20-30萬 |
|
|
污泥處理成本 |
300元/ton |
250元/ton |
300-500元/ton |
|
|
溫室氣體排放量 |
中 |
少 |
多 |
|
生
成
物
比
較 |
含水率 |
0% |
30-40% |
0% |
|
|
發熱量（MJ/kgDS） |
12~14 |
14~18 |
- |
|
|
臭氣 |
無 |
有 |
- |
|
|
是否危廢 |
否 |
是 |
是 |
|
|
資源化（污泥不含重金屬） |
可資源化 |
不可資源化 |
不可資源化 |
|
|
搬運儲存 |
方便 |
室外儲藏困難 |
- |
|
綜合評價（經濟和環境考慮） |
好 |
一般 |
一般 |
設備選型
干燥機型號
|
干燥機型號 |
BRD-150 |
BRD-300 |
BRD-500 |
BRD-1000 |
BRD-2000 |
BRD-2500 |
|
水分蒸發（kg/h) |
150 |
300 |
500 |
1000 |
2000 |
2500 |
|
使用電量(kW) |
11.5 |
18 |
26 |
52 |
102 |
137 |
|
加熱方式 |
直接加熱 |
直接加熱 |
直接加熱 |
直接加熱 |
直接加熱 |
直接加熱 |
|
機器重量 |
6.5 |
10 |
17 |
28 |
65 |
76.5 |
|
主
要
尺
寸 |
寬 |
2,215 |
3,500 |
3,700 |
4,600 |
5,800 |
7,200 |
|
|
長(mm) |
7600 |
8000 |
8600 |
10500 |
12000 |
14500 |
|
|
高 |
2,270 |
3,200 |
3,600 |
4,500 |
4,600 |
5,200 |
碳化爐型號
|
碳化爐型號 |
BMT-100 |
BMT-200 |
BMT-500 |
BMT-1000 |
BMT-1500 |
|
原料處理量(kg/h) |
100 |
200 |
500 |
1000 |
1500 |
|
原料含水率(%) |
30 |
30 |
30 |
30 |
30 |
|
產品水分(%) |
0 |
0 |
0 |
0 |
0 |
|
熱源 |
LNG或重油 |
LNG或重油 |
LNG或重油 |
LNG或重油 |
LNG或重油 |
|
加熱方式 |
間接加熱 |
間接加熱 |
間接加熱 |
間接加熱 |
間接加熱 |
|
水分蒸發量(kg/h) |
30 |
60 |
150 |
300 |
450 |
|
使用電量 |
5.5 |
8.3 |
20.2 |
37.2 |
62.3 |
|
機器重量 |
11,117 |
15,040 |
27,305 |
57,488 |
82,534 |
|
主要尺寸 |
直徑 |
433 |
607 |
960 |
1362 |
1670 |
|
|
長度 |
4,000 |
4,200 |
6,000 |
8,000 |
9,400 | |
